Vis de charpente et tire-fond béton
Les vis de charpente modernes remplacent les boulons et les tire-fonds dans beaucoup d'assemblages. Voici comment choisir le type, le diamètre et la longueur, et comment fixer du bois sur du béton.
En bref
Une vis de charpente se choisit par son diamètre (6 à 12 mm selon l'effort), sa longueur (au moins 2,5 fois l'épaisseur de la pièce à fixer, pour que le filetage travaille dans la pièce porteuse) et sa tête (large pour plaquer, fraisée pour affleurer). Pour fixer du bois sur du béton, préférez la vis à béton au tire-fond sur cheville plastique.
Les types de vis de charpente
| Type | Particularité | Usage |
|---|---|---|
| Tête large (disque) | grande surface d'appui, plaque fortement | chevrons sur pannes, assemblages bois-bois |
| Tête fraisée | affleure le bois | assemblages visibles, platelage épais |
| Tête hexagonale (tire-fond) | se serre à la clé, avec rondelle | platines métalliques, quincaillerie, ancrages |
| Double filetage | rapproche et serre deux pièces | renfort, isolation par l'extérieur |
| Vis pour connecteurs | Ø 5 mm, tête plate sous tête | sabots et équerres |
Pour un ouvrage porteur, utilisez des vis qui ont une Évaluation technique européenne (ETE) : leur résistance est connue et le fabricant donne les distances aux bords et les entraxes à respecter.
Diamètre et longueur

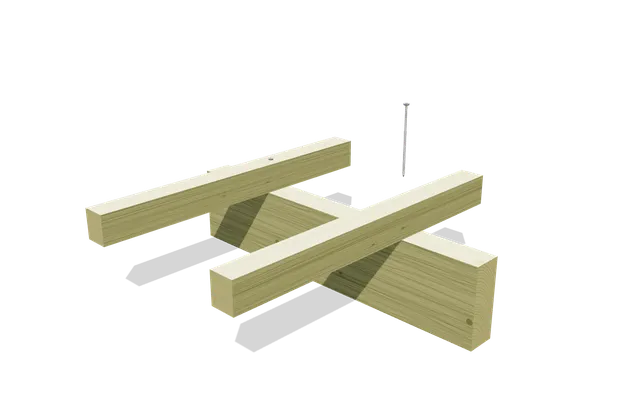

Longueur : le filetage doit être entièrement dans la pièce porteuse. Repère pratique : longueur ≥ 2,5 fois l'épaisseur de la pièce fixée. Pour un chevron de 63 mm, une vis de 160 mm ; pour un bastaing de 63 posé à plat sur une poutre, 160 à 180 mm.
Diamètre :
- Ø 6 mm : chevrons, liteaux épais, assemblages légers.
- Ø 8 mm : pannes, pièces de 75 à 100 mm, pergola.
- Ø 10 à 12 mm : assemblages fortement chargés, remplacement de boulons.
Filetage partiel : la partie lisse traverse la pièce du dessus sans accrocher, la vis plaque les deux pièces l'une contre l'autre. Filetage total : la vis travaille surtout en traction, pour les renforts.
Les vis de charpente modernes sont autoforeuses dans les résineux. Prévoyez un avant-trou pour les bois durs, près des bords ou en bout de pièce, pour éviter la fente.

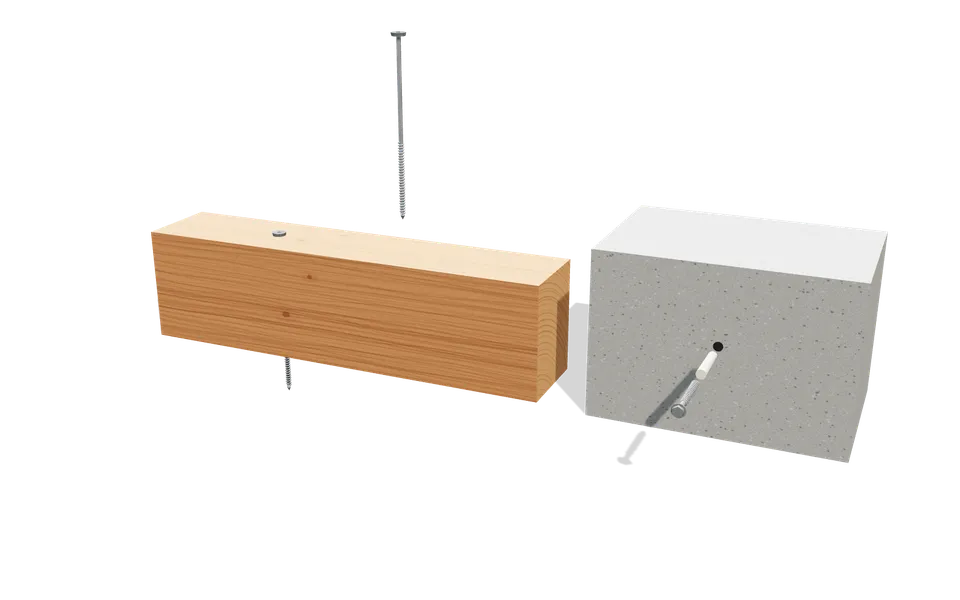

Tire-fond béton : cheville ou vis à béton ?
Pour fixer une muralière, une lisse ou une platine sur du béton, deux solutions :
- Tire-fond + cheville : un tire-fond à tête hexagonale dans une cheville nylon (Ø 10 mm pour un tire-fond de 6 à 7 mm, Ø 12 mm pour un 8 mm). Bien pour une charge légère ou moyenne dans un béton sain.
- Vis à béton : elle se visse directement dans un trou de petit diamètre et taille son filet dans le béton. Plus résistante, démontable, sans expansion qui fissure le bord. C'est le choix à privilégier pour tout ce qui porte.

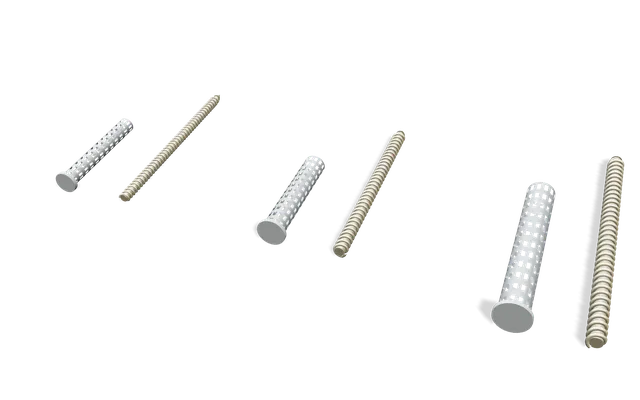

Dans un mur creux (parpaing, brique), ni l'une ni l'autre ne suffit pour une charge lourde : passez au scellement chimique avec tamis. Voir aussi la cheville pour parpaing creux.
En extérieur et sur bois traité
Bois traité classe 3 ou 4, essences tanniques (chêne, châtaignier, douglas) et bord de mer : vis inox A2, ou A4 en ambiance saline, ou vis à revêtement anticorrosion certifié pour l'extérieur. Le détail est dans quelle vis pour chevron traité.
Notre sélection
Assemblages bois-bois
Vis de charpente à tête large Ø 8 mm
Chevrons sur pannes, pergolas, structures d'abri. Choisissez une longueur d'au moins 2,5 fois l'épaisseur de la pièce fixée.
Voir les modèles sur AmazonBois sur béton
Vis à béton à tête hexagonale
Muralières, lisses basses, platines de support de poteau. Respectez le diamètre de perçage et la profondeur indiqués.
Voir les modèles sur AmazonCharge légère
Tire-fond et chevilles nylon
Pour fixer une lisse non porteuse ou un tasseau sur du béton plein.
Voir les modèles sur AmazonSources et normes
Questions fréquentes
Quelle longueur de vis pour fixer un chevron ?
Au moins 2,5 fois l'épaisseur du chevron : environ 160 mm pour un chevron de 63 mm, en Ø 6 à 8 mm.
Comment fixer un tire-fond dans du béton ?
Percez au diamètre de la cheville (Ø 10 mm pour un tire-fond de 6 à 7 mm), dépoussiérez, insérez la cheville puis vissez le tire-fond à la clé avec une rondelle. Pour une charge porteuse, préférez une vis à béton.
Vis de charpente ou boulon ?

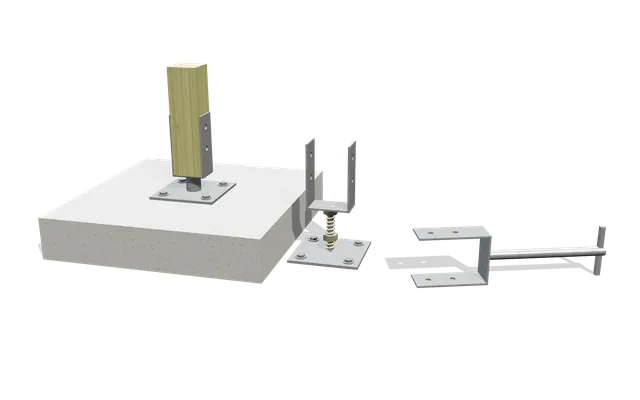

Une vis de charpente avec ETE remplace souvent le boulon, sans perçage traversant ni écrou. Le boulon reste utile pour les pièces épaisses et les supports de poteau.
Quelle vis de charpente pour l'extérieur ?
Inox A2, A4 en bord de mer, ou une vis à revêtement anticorrosion prévue pour l'extérieur, surtout avec un bois traité.
