Comment fixer un sabot de charpente

De quel matériel a-t-on besoin ?

• Les sabots, à la largeur exacte du bois (voir le guide des dimensions).
• Des pointes annelées pour connecteurs (souvent Ø 4,0 mm, longueur 35 à 60 mm) ou des vis pour connecteurs (souvent Ø 5,0 mm, longueur 35 à 50 mm). Elles ont une tête plate et large qui appuie dans le trou du sabot.
• Un marteau ou une visseuse à embout adapté. Pour de grandes quantités, une cloueuse à connecteurs, qui vise directement dans les trous.
• Un cordeau ou une règle, un niveau, un crayon, et une chute de bois de même section pour servir de gabarit.
• Sur béton : perforateur, forêt au bon diamètre, ancrages (goujons ou vis à béton) ou résine de scellement, pompe ou brosse pour nettoyer les trous.

Fixer un sabot de charpente sur du bois, pas à pas

1. Tracer l'implantationReportez l'entraxe des solives sur le porteur et tracez un trait de niveau qui repère le dessus des solives. C'est le dessus qu'on aligne, pas le dessous : les bois n'ont jamais exactement la même hauteur.
2. Couper la solive d'équerreCoupez à la longueur de façon que le bout vienne presque au contact du porteur. Un jeu de quelques millimètres est toléré, souvent 3 mm au plus selon les fabricants ; au-delà, la capacité du sabot diminue.
3. Présenter la solive dans le sabotEmboîtez le sabot sous l'extrémité de la solive, fond du sabot contre le dessous du bois. Plaquez l'ensemble contre le porteur, dessus de la solive sur le trait.
4. Maintenir avec deux pointesPlantez une pointe dans chaque aile, dans un trou haut. Vérifiez le niveau et l'équerrage de la solive, et qu'aucun jour ne reste entre le fond du sabot et le bois.
5. Garnir les ailesRemplissez tous les trous ronds des ailes : ce sont ces fixations qui transmettent l'effort au porteur. Tapez les pointes perpendiculairement, sans tordre la tôle.
6. Garnir les flancsFixez les trous des flancs dans la solive. Sur certains modèles, les pointes de flanc se posent en biais (trous obliques) pour traverser la solive vers le porteur : respectez l'angle prévu.
7. ContrôlerChaque trou prévu est garni, les têtes sont à fleur de l'acier, la solive est en appui au fond. Un sabot bien posé ne bouge pas quand on sollicite la solive à la main.

Manipuler en 3D

Sur boisSur béton

Fixer un sabot de charpente sur du béton ou de la maçonnerie

Quand la solive arrive contre un mur ou une poutre en béton, deux solutions existent. La plus courante consiste à fixer d'abord une muralière, c'est-à-dire un bois chevillé au mur sur toute sa longueur, puis à poser les sabots sur ce bois comme décrit plus haut. On répartit ainsi l'effort sur de nombreux ancrages et on garde un support facile à clouer.

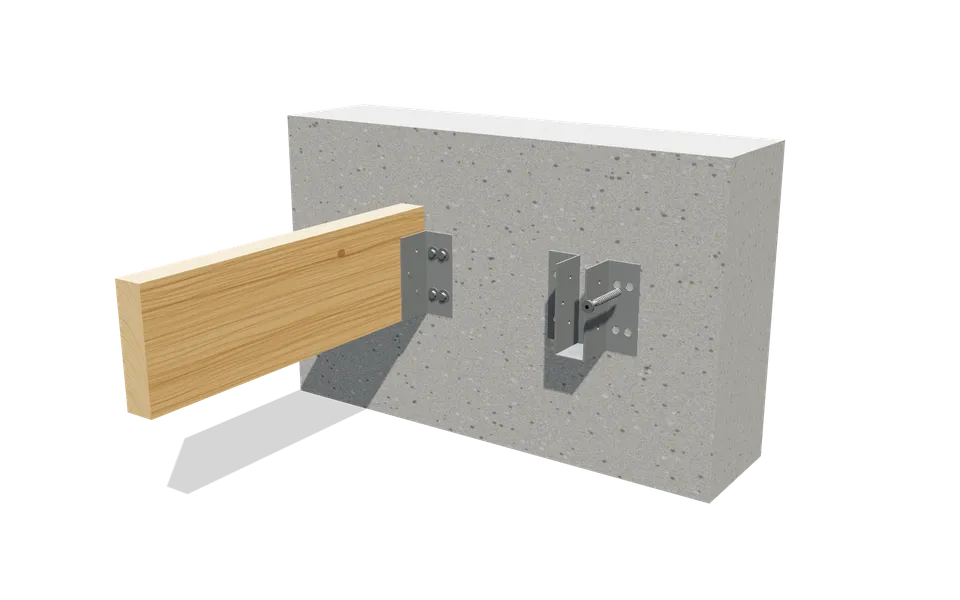

L'autre solution consiste à ancrer chaque sabot directement dans le béton. Il faut alors un modèle prévu pour la maçonnerie, avec des trous de fort diamètre dans les ailes, et des ancrages dimensionnés :

• Béton plein : goujons d'ancrage ou vis à béton, au diamètre des trous du sabot, avec la profondeur d'ancrage et la distance au bord indiquées par le fabricant de l'ancrage.
• Brique creuse, parpaing : scellement chimique avec tamis (voir quelle cheville pour parpaing creux et quelle cheville pour brique creuse). Les charges admissibles y sont bien plus faibles qu'en béton plein, et c'est souvent là que la muralière devient la meilleure option.
• Trous propres : soufflez et brossez chaque trou avant d'y mettre la résine. Un trou poussiéreux peut diviser la tenue d'un scellement.

Comment fixer un sabot sur une poutre métallique ?

Sur un profilé acier (IPE, HEA), le sabot se boulonne à travers l'âme, ou se soude en atelier sur un plat. Les trous prévus pour des pointes ne conviennent pas au boulonnage : il faut un modèle à trous oblongs ou un sabot fabriqué sur mesure, et un calcul de l'assemblage. En pratique, beaucoup de charpentiers préfèrent boulonner une lisse en bois dans l'âme du profilé, puis poser des sabots classiques sur cette lisse.

En extérieur : terrasse, pergola, carport

Dehors, la corrosion décide de la durée de vie de l'assemblage. Le zinc d'un sabot galvanisé standard s'use vite au contact d'un bois traité autoclave humide et de l'air salin. Choisissez des sabots en inox (A2 à l'intérieur des terres, A4 en bord de mer) ou à galvanisation renforcée, et des pointes du même matériau : associer de l'inox à de l'acier galvanisé crée un couple électrique qui ronge le moins noble des deux.

Laissez aussi l'eau s'écouler. Un sabot dont le fond garde l'eau contre le bout de la solive, qui est la face la plus sensible du bois, fera pourrir la pièce avant de rouiller.
