Les types de sabots de charpente

Tous les sabots se ressemblent en rayon. Ils ne se posent pourtant pas au même endroit ni ne portent la même charge. Tour d'horizon des familles et de leur usage.

Par Azeddine El, ingénieur structure · Mis à jour le 1^er octobre 2026

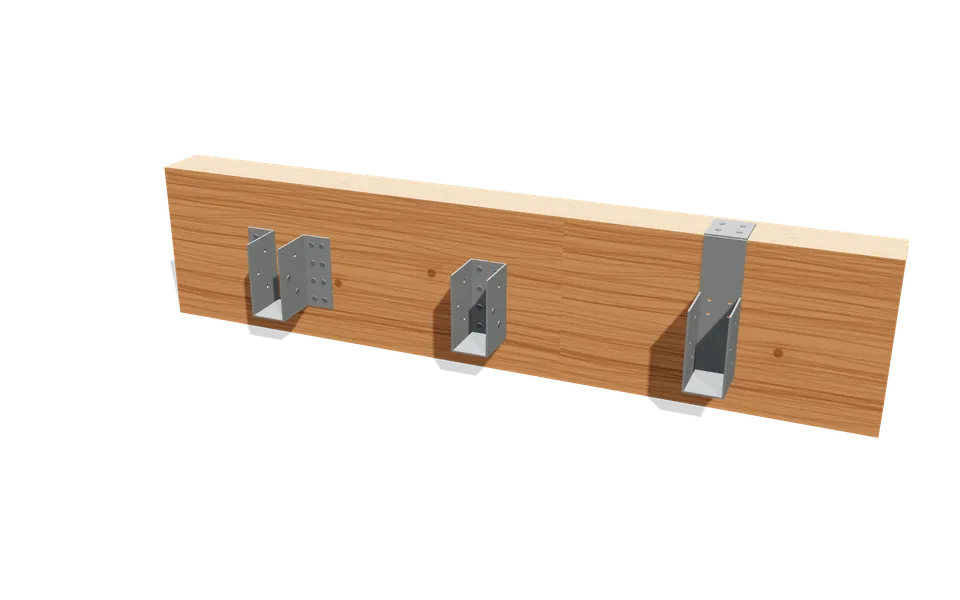

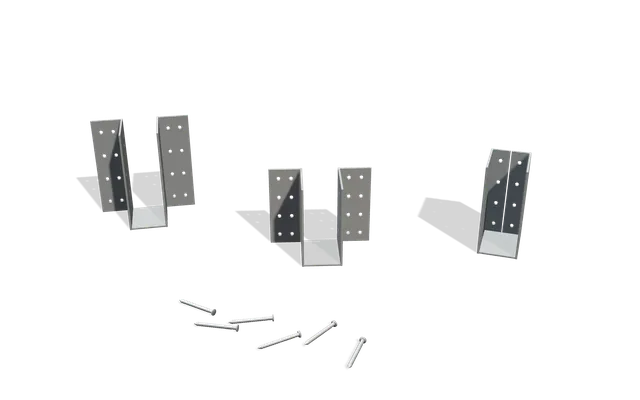

Trois types de sabots de charpente sur une même poutre : sabot à ailes extérieures, sabot à ailes intérieures et sabot à étrier — De gauche à droite : ailes extérieures, ailes intérieures, étrier rabattu sur le dessus de la poutre.

Réponse courte

Il existe trois grandes familles de sabots de charpente : à ailes extérieures (le cas courant), à ailes intérieures (quand la place manque sur le porteur) et à étrier (pour les fortes charges). S'y ajoutent des modèles spécialisés : réglables en angle, doubles, pour béton et connecteurs invisibles.

Fig. 3 — Vue de dessus des trois familles. En gris-bleu, l'acier du sabot ; en bois clair, la solive.

Comparer les types en 3D

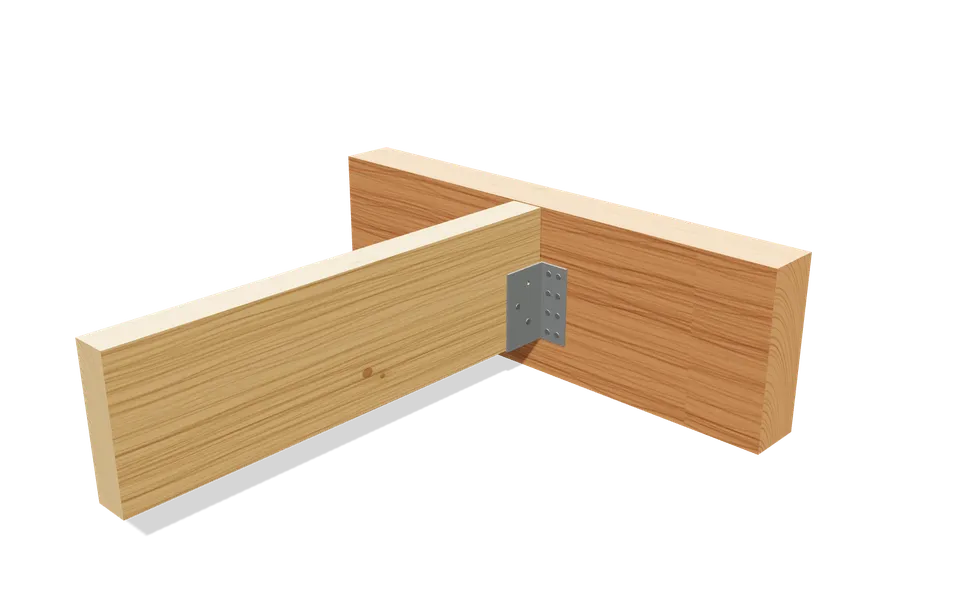

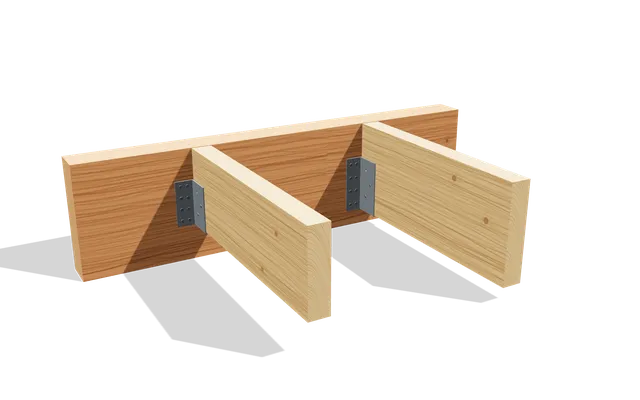

Sabot de charpente à ailes extérieures galvanisé cloué sur une poutre, solive 45 × 175 en appui au fond

Sabot à ailes extérieures

C'est le modèle qu'on trouve en premier dans les rayons et celui qu'on devrait choisir par défaut. Les ailes s'étalent de part et d'autre de la solive, bien à plat contre le porteur, et on y accède facilement au marteau. Il demande simplement un peu de place : la largeur de la solive plus deux ailes.

Pour : planchers, terrasses sur lambourdes, pergolas, chevêtres. Limite : impossible de le poser tout au bout d'une poutre ou entre deux solives trop rapprochées.

Sabot à ailes intérieures

Les ailes sont repliées vers l'intérieur et se trouvent derrière le bout de la solive. Le sabot ne dépasse pas de la largeur du bois. On le pose avant la solive, ce qui demande un gabarit, et la solive est raccourcie de l'épaisseur des ailes.

Pour : bout de poutre, solives qui arrivent face à face de part et d'autre d'un porteur, entraxes serrés, aspect plus discret. Limite : pose un peu plus longue, accès au clouage moins facile.

Sabot à étrier

Une patte vient coiffer le dessus du porteur, et le sabot est littéralement suspendu à la poutre. La charge passe en partie par cet appui direct, ce qui permet d'atteindre des capacités élevées. On le rencontre en charpente lamellé-collé, pour des pannes lourdes ou des poutres secondaires sous forte charge.

Limite : la patte dépasse sur le dessus du porteur, il faut en tenir compte pour le platelage ou le plancher qui vient par-dessus.

Quels sont les autres types de sabots ?

Sabot réglable ou orientable

Pour les pièces qui arrivent en biais ou inclinées, comme des chevrons sur une panne faîtière ou une noue. L'angle se règle sur chantier en pliant une zone prévue à cet effet, dans les limites indiquées par le fabricant.

Sabot double

Pour deux solives accolées (solives jumelées sous une cloison, chevêtre doublé). Sa largeur correspond à deux épaisseurs de bois : 2 × 45 = 90 ou 91 mm.

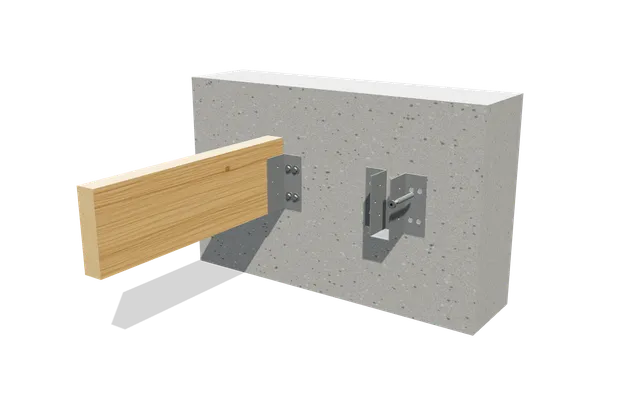

Sabot pour béton

Ailes épaisses et trous de gros diamètre, prévus pour des goujons ou des vis à béton. Voir la section béton du guide de fixation.

Connecteur invisible

Il s'encastre dans le porteur et dans la solive, à l'aide de broches ou de vis. On l'utilise quand l'assemblage reste visible dans un intérieur, en ossature apparente ou en mobilier de jardin haut de gamme. Il demande un usinage précis, souvent une défonceuse et un gabarit.

Quel type de sabot choisir ? Le tableau récapitulatif

Type	Place sur porteur	Charge	Pose	Usage type
Ailes extérieures	largeur + 2 ailes	courante	facile	plancher, terrasse, pergola
Ailes intérieures	largeur du bois	courante	moyenne	bout de poutre, dos à dos
À étrier	dessus du porteur	élevée	moyenne	lamellé-collé, pannes
Réglable	variable	réduite selon l'angle	moyenne	chevrons, pièces inclinées
Invisible	dans l'épaisseur	selon modèle	technique	assemblage apparent

Une fois le type choisi, passez au choix de la dimension.

Sources et normes

Eurocode 5 (EN 1995) : calcul des structures en bois — Centre commun de recherche de la Commission européenne
Évaluations techniques européennes (ETE) des connecteurs et chevilles — EOTA

Les tableaux chiffrés de ce site sont des pré-dimensionnements calculés par l'auteur selon ces références. Ils ne remplacent pas une note de calcul.

Questions fréquentes

Quelle différence entre sabot à ailes extérieures et intérieures ?

Sur un sabot à ailes extérieures, les ailes de fixation dépassent de chaque côté de la solive. Sur un sabot à ailes intérieures, elles sont repliées derrière la solive, ce qui permet de le poser là où la place manque, en bout de poutre ou dos à dos.

Qu'est-ce qu'un sabot à étrier ?

Un sabot dont une patte vient s'accrocher sur le dessus du porteur. Une partie de la charge passe par cet appui, ce qui permet de reprendre des charges plus importantes, par exemple pour des poutres en lamellé-collé.

Existe-t-il des sabots invisibles ?

Oui, les connecteurs cachés s'encastrent dans une entaille du porteur et de la solive. Ils sont utilisés quand l'assemblage reste apparent et doit être discret, mais leur pose demande un usinage précis.
