Combien de vis par sabot de charpente ?
La question revient sur tous les chantiers. La réponse tient en une règle simple, mais elle mérite qu'on explique pourquoi, et ce que porte réellement un sabot.
Réponse courte

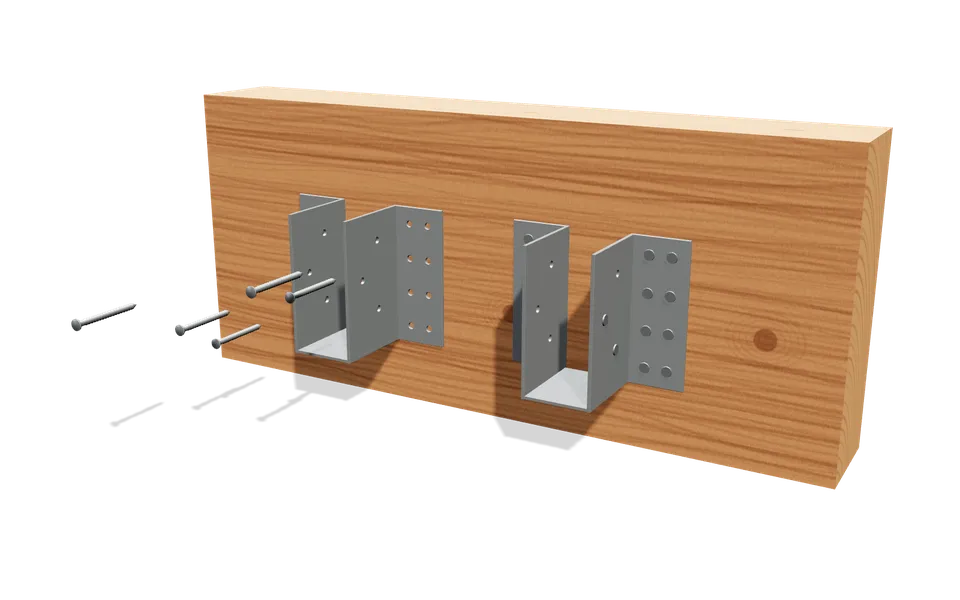

Combien de vis par sabot de charpente ? Une vis ou une pointe dans chaque trou rond du sabot, dans les ailes comme dans les flancs. C'est le « clouage total » : c'est avec lui que le fabricant garantit la charge maximale du modèle. Le nombre exact varie d'un modèle à l'autre, de l'ordre d'une dizaine à plusieurs dizaines.
Pourquoi le nombre de vis compte
Un sabot n'a pas de résistance propre. Il transmet la réaction d'appui de la solive au porteur par l'intermédiaire de ses fixations, qui travaillent en cisaillement. Chaque pointe reprend une part de l'effort ; moins il y en a, moins l'assemblage porte. Les fabricants testent leurs sabots et publient, pour chaque modèle, la charge admissible correspondant à un nombre et à un type de fixations précis. Ces valeurs figurent dans une Évaluation Technique Européenne (ETE, ou ETA en anglais) et dans les fiches produits.
Faut-il clouer tous les trous du sabot ?
| Schéma | Trous garnis | Charge | Usage |
|---|---|---|---|
| Clouage total | tous les trous ronds, ailes et flancs | maximale du modèle | par défaut, planchers, charpentes |
| Clouage partiel | un sous-ensemble défini par le fabricant | réduite, donnée dans la fiche | petites charges, pièces secondaires |
| Clouage « au jugé » | quelques trous au hasard | inconnue | à proscrire |
Le clouage partiel n'est pas un clouage réduit à sa guise. C'est un second schéma, avec des trous précis et une charge admissible publiée à part. S'il n'est pas documenté pour votre modèle, garnissez tout.
Ailes et flancs : ce que fait chaque fixation
- Les fixations des ailes entrent dans le porteur. Elles reprennent l'essentiel de la charge verticale : ce sont elles qui empêchent le sabot de glisser le long de la poutre.
- Les fixations des flancs entrent dans la solive. Elles la tiennent en place, reprennent le soulèvement (vent sur une toiture légère, par exemple) et, pour les trous obliques, participent à la reprise de la charge en traversant la solive jusqu'au porteur.
Une erreur fréquente consiste à clouer généreusement les ailes et à oublier les flancs, ou l'inverse. Les deux groupes sont comptés dans la charge du fabricant.
Pointes ou vis : quel type choisir
| Fixation | Diamètre courant | Longueurs courantes | Atouts |
|---|---|---|---|
| Pointe annelée pour connecteur | 4,0 mm | 35, 40, 50, 60 mm | pose rapide, cloueuse possible |
| Vis pour connecteur | 5,0 mm | 35, 40, 50 mm | pas de frappe, démontable, rénovation |
| Vis à placo, vis à tête fraisée | – | – | ne conviennent pas |
Le diamètre des fixations doit correspondre au diamètre des trous du sabot : une pointe trop fine flotte dans le trou et l'assemblage prend du jeu avant de porter. En extérieur, pointes et sabot doivent être du même matériau (inox avec inox).
Exemple chiffré : l'effort sur un sabot de plancher
Pour se faire une idée de ce que porte un sabot, prenons un plancher d'habitation courant, calculé selon l'Eurocode.
| Donnée | Valeur |
|---|---|
| Solive | 45 × 195 mm, portée 4,00 m |
| Entraxe | 0,50 m |
| Charges permanentes G (plancher, finitions) | 0,80 kN/m² |
| Charges d'exploitation Q (habitation) | 1,50 kN/m² |
| Combinaison ELU : 1,35 G + 1,5 Q | 1,08 + 2,25 = 3,33 kN/m² |
| Charge linéique sur la solive | 3,33 × 0,50 = 1,67 kN/m |
| Réaction à chaque extrémité : q × L / 2 | 1,67 × 4,00 / 2 ≈ 3,3 kN |
Chaque sabot doit donc reprendre environ 3,3 kN (un peu plus de 330 kg) à l'état limite ultime. On compare cette valeur à la résistance de calcul du sabot, donnée par le fabricant pour le modèle, le clouage et la classe de bois. Si le sabot choisi n'atteint cette valeur qu'en clouage total, chaque trou compte.
C'est un ordre de grandeur pour un cas courant. Une cloison posée sur le plancher, une baignoire, une charge de neige sur une toiture ou une portée plus longue changent le résultat. Pour un ouvrage porteur, faites vérifier l'assemblage.
Sources et normes
- Eurocode 5 (EN 1995) : calcul des structures en bois — Centre commun de recherche de la Commission européenne
- Évaluations techniques européennes (ETE) des connecteurs et chevilles — EOTA
À lire aussi
Questions fréquentes
Combien de vis faut-il par sabot de charpente ?
Autant que de trous ronds prévus par le fabricant pour le clouage total, dans les ailes et dans les flancs. Le nombre dépend du modèle : un petit sabot en compte une dizaine, un grand sabot plusieurs dizaines. Le clouage partiel, quand il est prévu, donne une charge admissible plus faible.
Pointes ou vis pour un sabot de charpente ?
Les deux conviennent si elles sont conçues pour les connecteurs et citées dans la documentation du sabot. Les pointes annelées sont plus rapides à poser ; les vis sont pratiques en rénovation ou quand on ne peut pas frapper.
Quelle longueur de pointe pour un sabot ?
Celle qu'indique le fabricant, souvent 35 à 50 mm pour les ailes et les flancs. Les pointes de flanc ne doivent pas traverser une solive trop mince ; les pointes des ailes doivent pénétrer suffisamment dans le porteur.
Faut-il remplir les trous en losange ?
Les trous en losange ou oblongs servent en général au positionnement provisoire ou à des configurations particulières. Seuls les trous ronds entrent dans le clouage courant ; suivez le schéma du fabricant.
