Quelle dimension de sabot de charpente ?
Deux cotes suffisent à choisir la taille d'un sabot pour charpente : la largeur, qui suit le bois, et la hauteur, qui suit la solive. Le calculateur fait le travail pour vous.
Réponse courte
Pour choisir la dimension d'un sabot de charpente : largeur intérieure = épaisseur réelle du bois (± 1 mm), hauteur ≥ 0,6 × hauteur de la solive. Exemple : pour une solive de 45 × 200, un sabot de 46 mm de large et d'au moins 120 mm de haut.
Calculateur de dimension

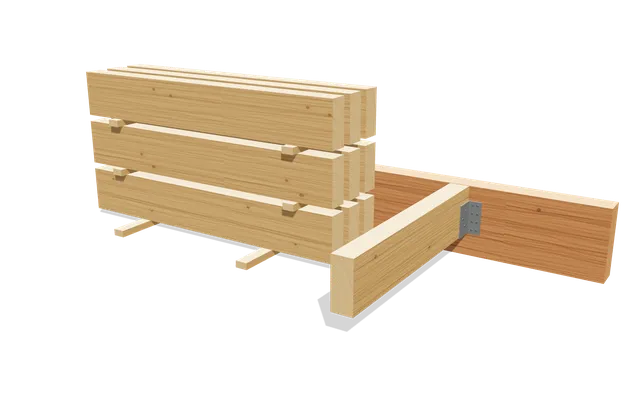

Règle 1 : la largeur
La largeur intérieure du sabot correspond à l'épaisseur réelle de la pièce, pas à sa cote commerciale. Un bois raboté vendu « 45 » mesure bien 45 mm ; un bois brut peut faire 47 ou 48 mm, et un bois un peu humide gonfle. Mesurez vos bois avant de commander. Les fabricants proposent souvent un millimètre de plus que la cote nominale (46, 64, 76 mm) pour permettre l'emboîtement.

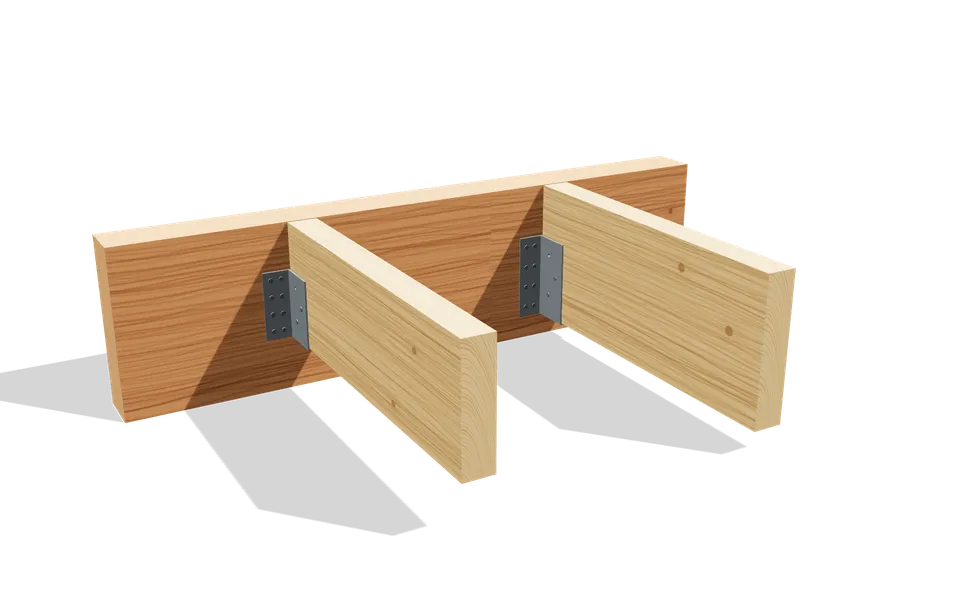

Règle 2 : la hauteur, 60 % au minimum
Un sabot trop bas tient la solive par le pied seulement. Sous charge, elle a tendance à se coucher sur le côté au droit de l'appui. La règle pratique retenue par les bureaux d'études et reprise par plusieurs fabricants : la hauteur du sabot vaut au moins 60 % de la hauteur de la solive. Au-delà de cette valeur, un sabot plus haut compte plus de fixations et porte donc davantage.
Tableau de correspondance bois / sabot
| Section du bois (mm) | Largeur sabot (mm) | Hauteur mini (mm) | Modèles courants |
|---|---|---|---|
| 45 × 145 | 45–46 | ≥ 87 | 46 × 90 à 46 × 117 |
| 45 × 170 / 175 | 45–46 | ≥ 105 | 46 × 117 à 46 × 137 |
| 45 × 195 / 200 | 45–46 | ≥ 120 | 46 × 137 à 46 × 152 |
| 45 × 220 / 225 | 45–46 | ≥ 135 | 46 × 152 à 46 × 180 |
| 63 × 175 | 63–64 | ≥ 105 | 64 × 128 |
| 75 × 200 / 225 | 75–76 | ≥ 135 | 76 × 152 à 76 × 180 |
| 2 × 45 (jumelées) | 90–91 | selon hauteur | sabot double 91 × … |
Les cotes « modèles courants » correspondent aux gammes les plus répandues ; les références exactes varient selon les marques.

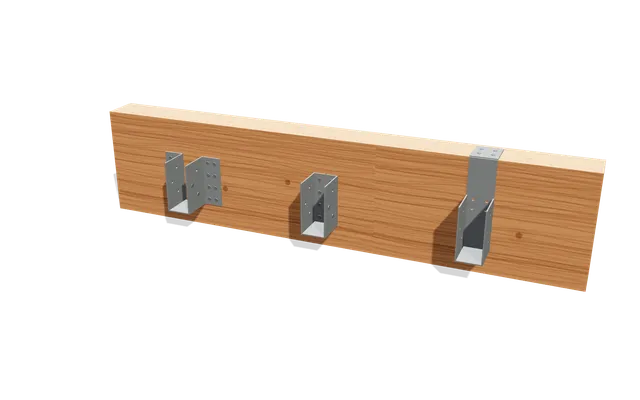

Quelles largeurs de sabot trouve-t-on dans le commerce ?
La largeur intérieure d'un sabot correspond aux épaisseurs de bois courantes, avec 1 mm de jeu. Repères pour choisir :
| Épaisseur du bois | Pièce typique | Largeur intérieure du sabot |
|---|---|---|
| 45 mm | solive 45 × 145 à 45 × 220 | 46 mm |
| 50 mm | solive ou lambourde de 50 | 51 mm |
| 63 mm | bastaing, chevron 63 × 75 | 64 mm |
| 75 mm | madrier 75 × 200 / 225, chevron 75 × 75 | 76 mm |
| 90 à 100 mm | deux solives jumelées, poteau, lamellé-collé | 91 à 101 mm |
| 120 mm et plus | poutre lamellé-collé | sur catalogue fabricant |
Règle 3 : la charge

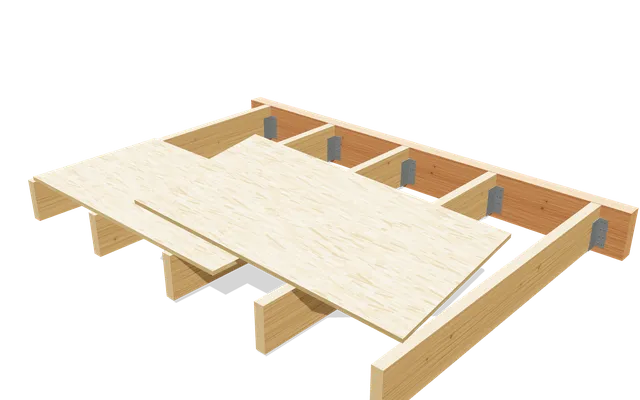

La géométrie ne suffit pas : un sabot doit aussi porter la réaction d'appui. Pour un plancher d'habitation de 4 m de portée avec des solives tous les 50 cm, cette réaction est de l'ordre de 3,3 kN par sabot à l'état limite ultime ; le calcul est détaillé dans le guide combien de vis par sabot. Comparez-la à la valeur de la fiche produit, pour le schéma de clouage que vous allez réellement poser.
Sources et normes
- Eurocode 5 (EN 1995) : calcul des structures en bois — Centre commun de recherche de la Commission européenne
- Évaluations techniques européennes (ETE) des connecteurs et chevilles — EOTA
À lire aussi
Questions fréquentes
Comment choisir la taille d'un sabot de charpente ?
La largeur intérieure du sabot égale l'épaisseur du bois (à 1 ou 2 mm près), et sa hauteur atteint au moins 60 % de la hauteur de la pièce. Vérifiez ensuite que sa charge admissible couvre la réaction d'appui de votre solive.
Quel sabot pour un bois de 63 × 175 ?
Un sabot de 63 à 64 mm de large et d'au moins 105 mm de haut (0,6 × 175). Les modèles courants de 64 × 128 conviennent en général.
Peut-on mettre une cale dans un sabot trop large ?
C'est déconseillé : la cale se tasse, la solive prend du jeu et les pointes de flanc travaillent mal. Prenez le sabot à la bonne largeur, ou utilisez un sabot double pour deux bois accolés.
