Chevron bois : dimensions, longueurs et portée
Le chevron porte la couverture entre les pannes. Le 63 × 75 est la section reine, mais le chevron de 4 m et le 100 × 100 posent souvent question. Voici les dimensions et ce qu'elles permettent.
En bref
Le chevron bois le plus courant mesure 63 × 75 mm, en longueurs de 2 à 6 m (le chevron de 4 m est le plus vendu). Sous une couverture en tuiles, avec un entraxe de 50 cm, il franchit environ 2 m entre deux pannes. Le « chevron » 100 × 100 sert plutôt de petit poteau ou de pièce de pergola.

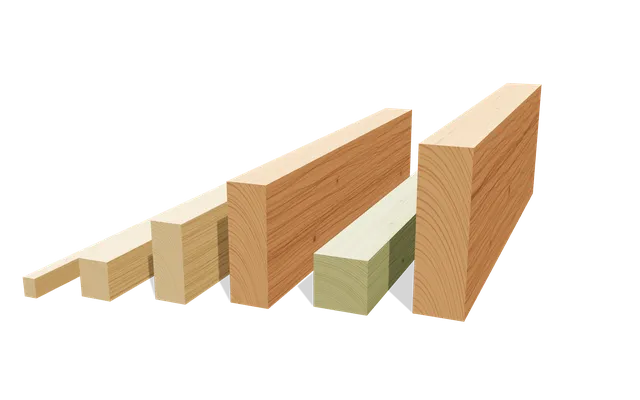

Les dimensions de chevron du commerce
| Section (mm) | Usages |
|---|---|
| 50 × 63, 50 × 75 | ossature légère, abri, tasseau fort |
| 63 × 75 | chevron de toiture standard, ossature |
| 75 × 75, 75 × 100 | toiture à plus grande portée, appentis |
| 100 × 100 | petit poteau, pergola, structure de cabane |
Les longueurs vont de 2 m à 6 m. Le chevron de 4 m (ou chevron bois 4 m) est le plus demandé : il couvre la plupart des pans de toiture d'abri et d'appentis en une pièce. Au-delà de 4,5 m, les chevrons massifs vrillent plus facilement ; choisissez-les bien droits.
Le chevron 100 × 100 porte ce nom dans les catalogues, mais par sa section carrée c'est un poteau bois 10×10. Il sert de poteau de pergola, de montant de cabane ou de lisse de terrasse.
Quelle portée pour un chevron ?
Ordres de grandeur calculés selon l'Eurocode 5, bois C24, couverture en tuiles (≈ 60 kg/m² avec les liteaux), neige 45 kg/m² (plaine), flèche L/200, portée mesurée entre pannes :
| Section | Entraxe 50 cm | Entraxe 60 cm |
|---|---|---|
| 63 × 75 | ≈ 2,3 m | ≈ 2,2 m |
| 75 × 75 | ≈ 2,5 m | ≈ 2,3 m |
| 75 × 100 | ≈ 3,3 m | ≈ 3,1 m |
| 63 × 150 (bastaing) | ≈ 4,7 m | ≈ 4,4 m |
Combien de chevrons pour une toiture ?
Le calcul est simple : nombre de chevrons = (longueur du pan ÷ entraxe) + 1, arrondi au chiffre supérieur. Pour un pan de 6 m de long avec un entraxe de 60 cm : 6 ÷ 0,6 = 10, plus 1, soit 11 chevrons. La longueur de chaque chevron est la longueur de rampant (dans la pente) plus le débord de toit, généralement 30 à 50 cm.

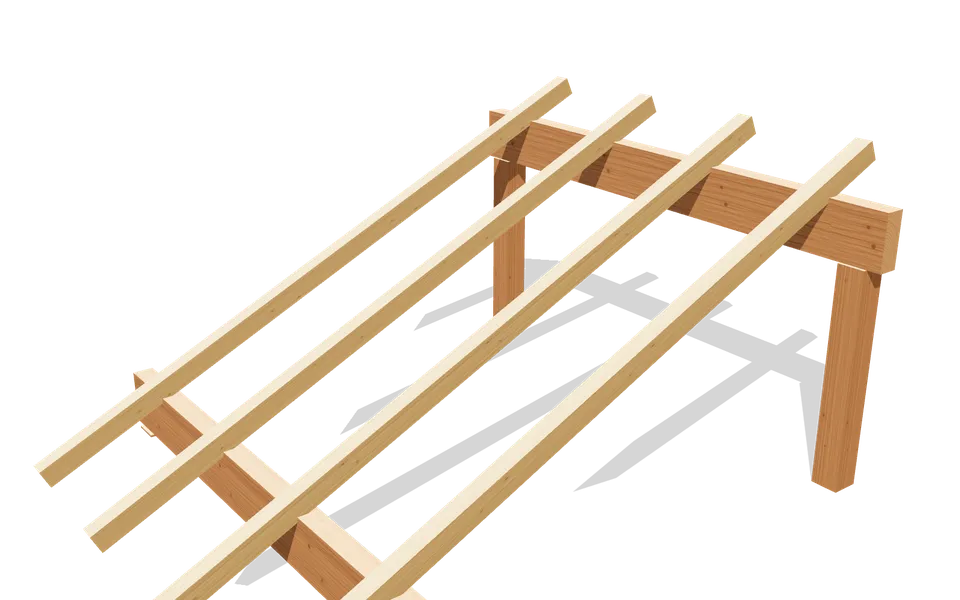

Exemple : un appentis de 3 m de profondeur avec une pente de 15° a un rampant d'environ 3,1 m. Avec 40 cm de débord, il faut des chevrons d'au moins 3,5 m : on achète des chevrons de 4 m et on recoupe.
Chevron traité ou non traité ?
Sous une toiture étanche et ventilée, un chevron en classe 2 (traitement insecticide et fongicide) suffit. Pour un auvent ouvert, une pergola ou un chevron dont l'about reste exposé à la pluie, prenez de la classe 3. La classe 4 n'est utile qu'au contact du sol. Le guide du bois de construction détaille les classes d'emploi.
Pose et fixation
- Entraxe : 45 à 60 cm selon la couverture et les liteaux (voir la notice du fabricant de tuiles ou de bac acier).
- Appui sur la panne : le chevron est vissé dans la panne par une vis de charpente Ø 6 à 8 mm, de longueur au moins 2,5 fois l'épaisseur du chevron. Voir vis de charpente.
- Bois traité : pour un chevron traité autoclave, prenez une vis inox ou à revêtement renforcé. Le guide quelle vis pour chevron traité donne les longueurs.
- Chevron contre une poutre : quand le chevron arrive à fleur contre une pièce, on utilise un sabot de charpente de 64 mm (chevron de 63) ou de 76 mm (chevron de 75).
Sources et normes
- Eurocode 5 (EN 1995) : calcul des structures en bois — Centre commun de recherche de la Commission européenne
- Bois massifs structuraux : classes C18, C24, C30 — Catalogue Bois Construction
- Classes d'emploi du bois : normes NF EN 335 et NF EN 351 — CTB B+ (FCBA)
À lire aussi
Questions fréquentes
Quelle est la dimension standard d'un chevron ?
63 × 75 mm. On trouve aussi du 50 × 75, du 75 × 75, du 75 × 100 et du 100 × 100.
Quelle portée pour un chevron 63 × 75 ?
Environ 2 m entre deux pannes sous une couverture en tuiles avec un entraxe de 50 à 60 cm, en bois C24 et neige de plaine.
À quoi sert un chevron 100 × 100 ?
C'est en pratique un poteau 10×10 : poteau de pergola, montant de cabane, lisse ou structure de terrasse.
Comment fixer un chevron sur une panne ?
Par une vis de charpente Ø 6 à 8 mm qui pénètre dans la panne, de longueur au moins 2,5 fois l'épaisseur du chevron, en inox si le bois est traité.
